Boule flottante SUS316L

Boule flottante SUS316L-45*180Ce produit est similaire au précédent flotteur de jauge de niveau 50*210, avec une taille plus petite et une finition polie. La pression est également produite selon les exigences du client et l'apparence est plus belle. Afin d'augmenter la résistance à la pression de la boule flottante, l'ancienne boule flottante de jauge de niveau est dotée d'un renfort annulaire sur le corps de la boule. En fait, il est incorrect d'avoir un renfort annulaire sur le corps de la balle. Le port d'un renfort annulaire n'augmente pas la pression, mais permet au contraire à la boule flottante de couler plus facilement sur le renfort annulaire en raison d'une pression excessive, ce qui la rend incapable de mieux fonctionner. Après avoir terminé le traitement intégré, nous avons renforcé l'intérieur du corps de la balle pour le rendre plus résistant à la pression et plus esthétique.

Équipement de production :

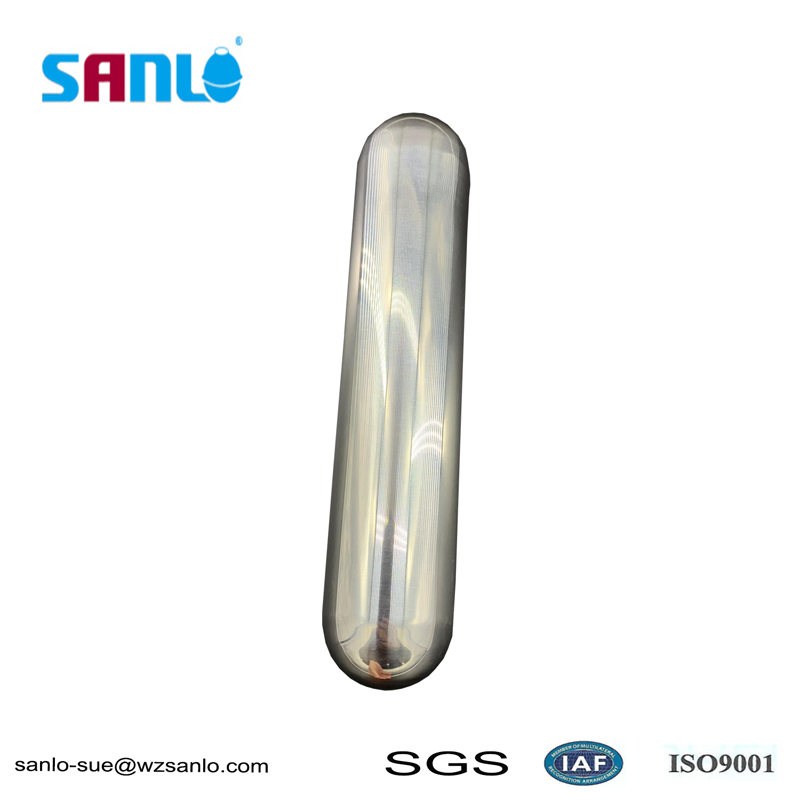

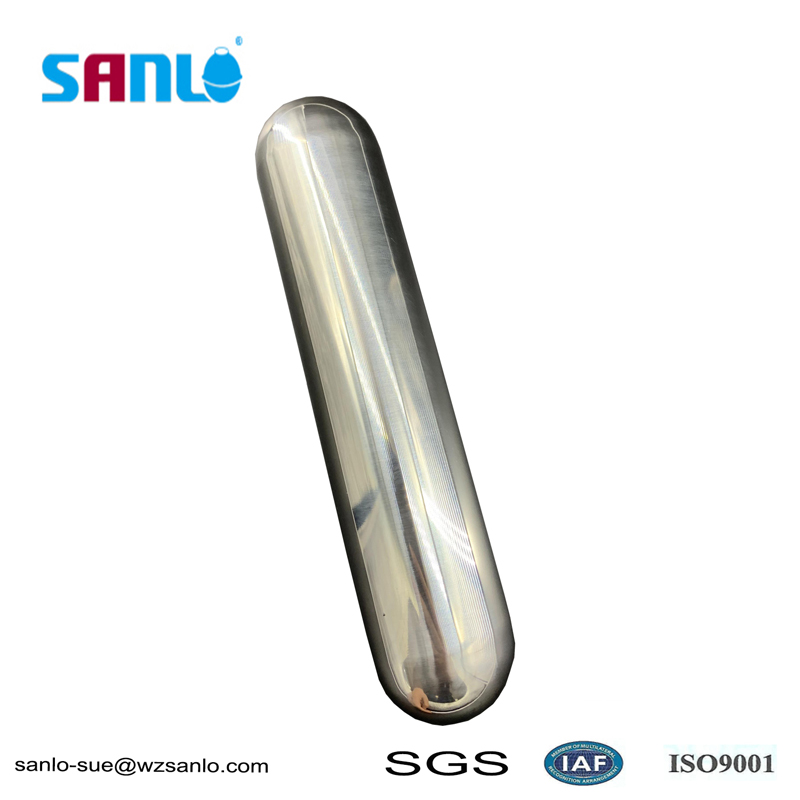

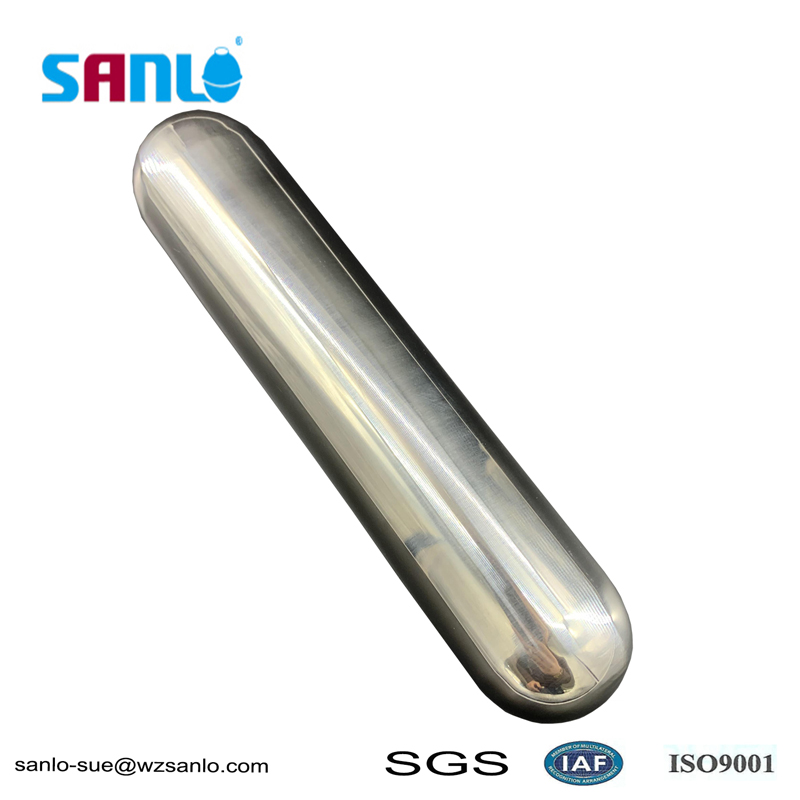

Photos physiques :

Caractéristique et application de la boule flottante SUS316L-45*180

Boule flottante SUS316L-45*180, elle fonctionne dans un interrupteur de niveau/jauge de niveau/jauge de niveau rabat magnétique. Elle aide la jauge de niveau de liquide à atteindre l'équilibre de contrôle du niveau d'eau. Lorsque la boule de lévitation magnétique flotte de haut en bas le long du pipeline avec des changements dans le niveau de liquide, l'acier magnétique à l'intérieur de la boule de lévitation attire le tube Reed à la position correspondante dans le capteur, provoquant une modification de la résistance totale (ou tension) de le capteur. Ensuite, l'émetteur convertit le signal de résistance (ou de tension) modifié en une sortie de signal de courant 4-20 mA. Notre instrument de contrôle numérique de la série XMT (ou instrument d'affichage numérique à colonne optique de type DSB) peut être sélectionné pour mesurer le niveau de liquide à distance, et des alarmes de limite supérieure et inférieure peuvent être définies sur l'instrument d'affichage pour obtenir un contrôle de position du niveau de liquide. Alternativement, d'autres régulateurs peuvent former un système d'ajustement de valeur constante de niveau de liquide pour obtenir un ajustement PID continu du niveau de liquide.

Le principe, les caractéristiques et l'application de la jauge de niveau à flotteur

1. Jauge de niveau à flotteur

La structure de la jauge de niveau à flotteur est principalement conçue et produite sur la base des principes de flottabilité et de champ magnétique statique. La position d'une boule flottante avec un aimant dans le milieu mesuré est affectée par la flottabilité et le changement du niveau de liquide entraîne un changement de position du flotteur magnétique. L'aimant et le capteur (interrupteur à ressort magnétique) dans la bille flottante agissent pour modifier le nombre de composants (tels qu'une résistance fixe) connectés en série dans le circuit, modifiant ainsi la quantité électrique du système de circuit d'instrument. C'est-à-dire que le changement de position du flotteur magnétique provoque une modification de la grandeur électrique. Reflétez le niveau de liquide à l’intérieur du récipient en mesurant les changements de quantités électriques.

Les jauges de niveau à flotteur conviennent presque à la mesure et au contrôle du niveau de liquide dans divers contrôles de processus d'automatisation industrielle et sont largement utilisées pour la mesure, le contrôle et l'inspection du niveau de liquide dans des domaines tels que la transformation du pétrole, la transformation des aliments, l'industrie chimique, le traitement de l'eau, les produits pharmaceutiques, l'énergie. , fabrication du papier, métallurgie, navires et chaudières. La large application des jauges de niveau à flotteur est indissociable de leurs caractéristiques suivantes :

(1) Le produit a des performances stables et une longue durée de vie.

(2) Structure simple, facile à installer, à utiliser et à entretenir.
