Tuyau ondulé soudé sous vide en métal SUS316L 37-19

Introduction du tuyau ondulé soudé sous vide en métal SUS316L 37-19

Structure globale et processus de production

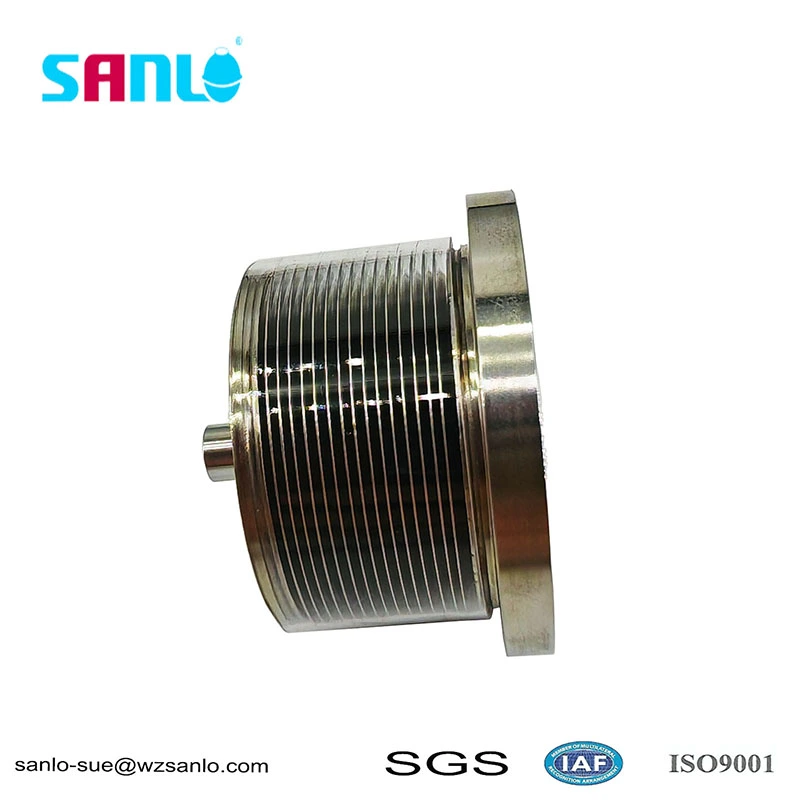

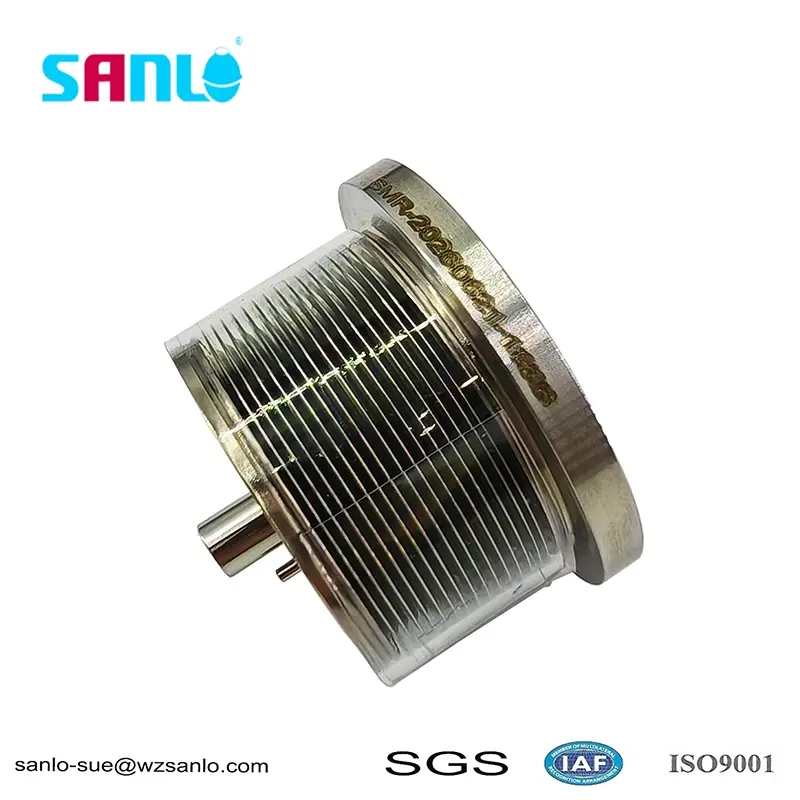

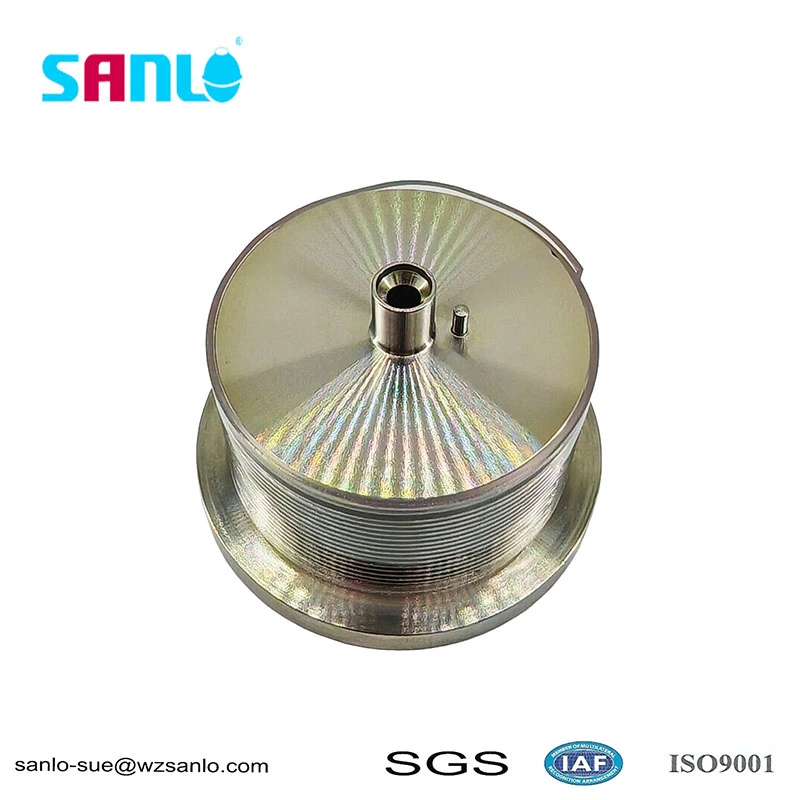

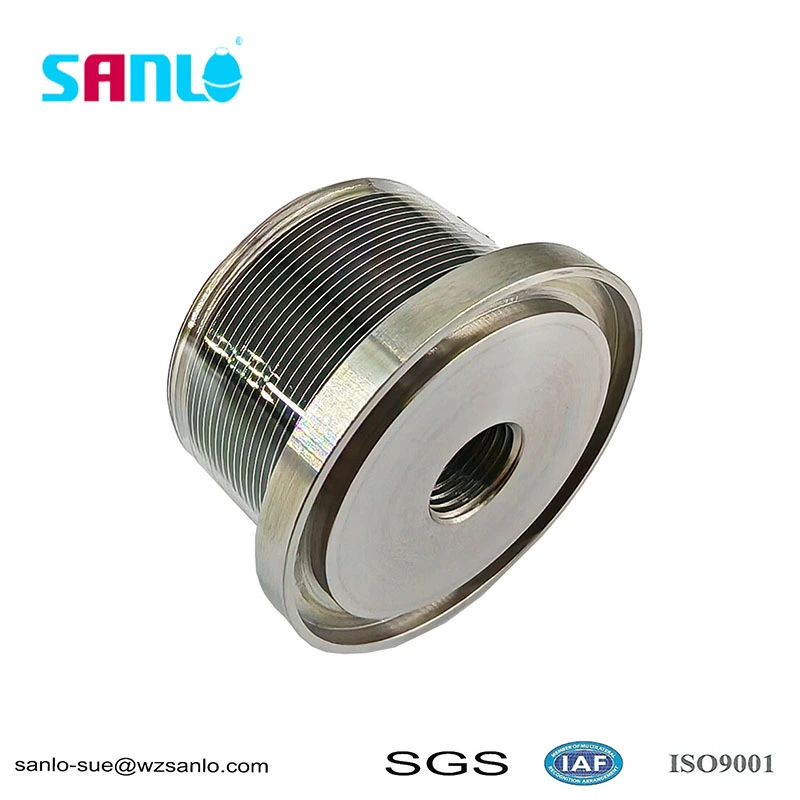

L'ensemble du produit se compose d'un tube ondulé soudé sur bord à 8 vagues et d'un ensemble de base d'installation usiné avec précision, tous conçus avec une intégration en acier inoxydable 316.

1. Technologie de traitement des tubes ondulés

Adoptant le processus de formage par soudage laser des bords de tôle d'acier inoxydable ultra-mince, un soudage d'étanchéité précis des bords est effectué couche par couche pour former 8 ensembles d'ondulations uniformes. Les dimensions des diamètres intérieur et extérieur sont strictement contrôlées et les rides d'ondulation sont lisses sans soudure virtuelle ni soudure manquée. Différente des tuyaux ondulés formés hydrauliquement traditionnels, la structure de soudage des bords a une épaisseur de paroi uniforme, une cohérence plus forte en termes d'expansion et de contraction et aucune fuite d'étanchéité à l'air.

2. Technologie d'usinage de précision pour la base

La base de la bride et la goupille de positionnement sont toutes usinées avec précision CNC, avec des tolérances d'ouverture et de diamètre de goupille contrôlées au niveau micrométrique. Le congé d'assemblage et l'espace de montage sont strictement traités selon les normes de dessin. Le tuyau ondulé et la base peuvent être assemblés de manière transparente sans nécessiter de modification supplémentaire du joint. Après l'assemblage, la coaxialité globale est élevée et il n'y aura aucune déviation ni blocage.

3. Conception intégrée complète

Le tube ondulé et la base sont des pièces personnalisées qui peuvent être pré-assemblées avant de quitter l'usine. La structure d'étanchéité intégrée élimine le besoin pour les clients d'effectuer des processus de soudage et de modification secondaires. Des dessins standardisés sont utilisés pour la production en série, avec des tailles de lots uniformes et une forte interchangeabilité.

Élasticité et performances d’étanchéité exceptionnelles des tubes ondulés soudés sur bord

La structure compacte à 8 ondes offre une compensation suffisante de dilatation et de contraction dans un espace d'installation étroit, ce qui peut compenser les contraintes causées par la dilatation et la contraction thermique de l'équipement, les vibrations mécaniques et le désalignement de l'installation, et présente de bons effets d'absorption des chocs et d'amortissement. La structure scellée entièrement soudée isole complètement les gaz et les liquides, sans fuite, et constitue le composant élastique d'étanchéité central des instruments de précision.

Base d'usinage de précision, haute précision d'assemblage

Standardisation des dimensions de la goupille de positionnement de base et du trou de bride, correspondance précise du trou de goupille, ajustement serré après assemblage, jeu minimal et absence d'inclinaison ou d'excentricité du tuyau ondulé pendant le fonctionnement, réduisant considérablement la perte de fatigue et améliorant la durée de vie globale du produit ; La base de la bride peut être directement boulonnée à la chambre de l'instrument pour une installation facile et sécurisée.

Stable et durable, avec une longue durée de vie

Le processus de soudage est mature, la force d'ondulation est uniforme, associée à une limite de base de haute précision, la fréquence de fatigue par expansion alternative est élevée, l'élasticité ne se dégrade pas dans des conditions de travail à long terme et il n'est pas facile de craquer ou de fuir du gaz. Il convient aux équipements d'instruments industriels qui fonctionnent en continu pendant 24 heures.

Principaux scénarios d'application

Cet ensemble complet de tubes ondulés soudés sur bord est couramment utilisé comme composant de compensation d'étanchéité interne pour divers instruments industriels de précision.

1. Composants d'étanchéité élastiques internes de la jauge de niveau à rabat magnétique et du capteur de niveau à flotteur ;

2. Soufflet d'isolation de noyau pour transmetteurs de pression et capteurs de pression miniatures ;

3. Pièces d'expansion d'étanchéité pour vannes à vide et vannes de commande micro-hydrauliques ;

4. Équipements de test alimentaire et pharmaceutique, instruments de fluides de précision en laboratoire ;

5. Instruments de surveillance en ligne du traitement des produits chimiques et de l’eau à petite échelle.

S'adapter aux environnements moyennement et basse pression, légèrement corrosifs ; Ne convient pas aux conditions de corrosion extrêmes telles que l'acide fluorhydrique concentré et les acides oxydants forts à haute concentration.
