Boule flottante à rabat magnétique, jauge de niveau 50*290

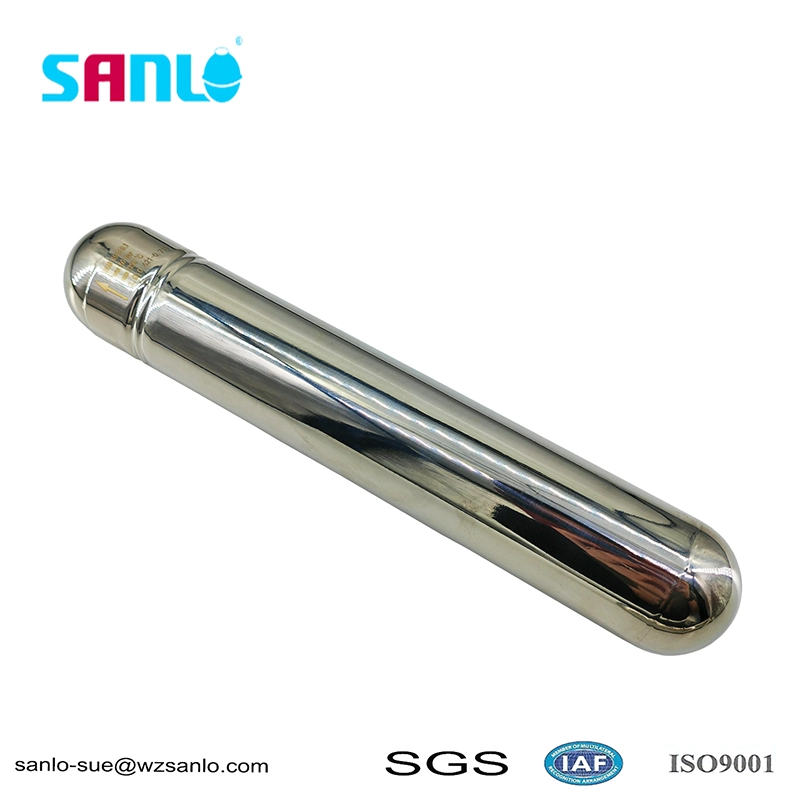

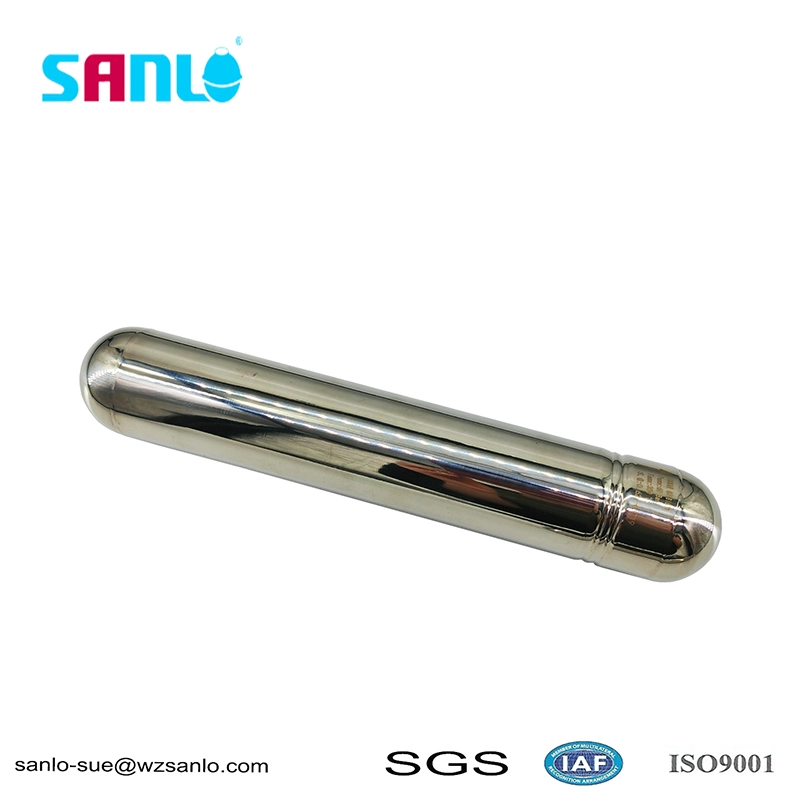

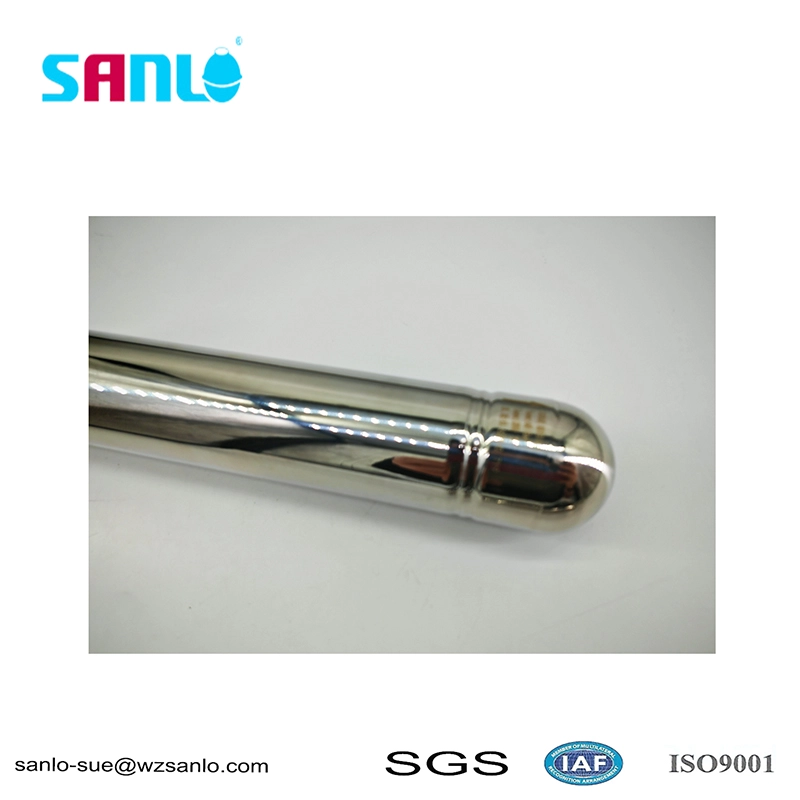

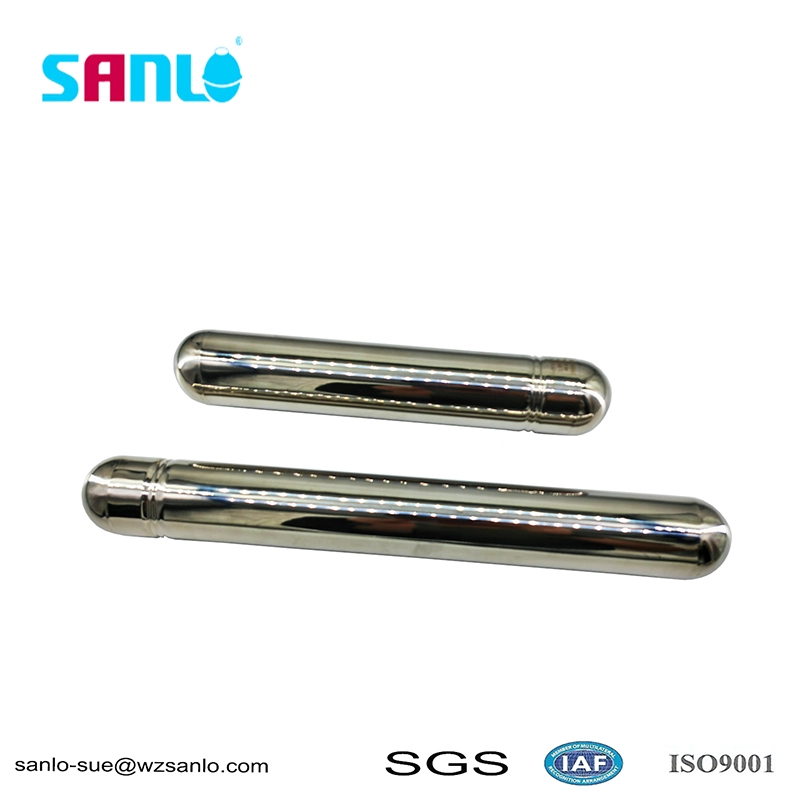

La boule flottante à rabat magnétique de jauge de niveau 50 * 290 est une structure cylindrique mince dans son ensemble, avec des têtes hémisphériques soudées et scellées aux deux extrémités. Le cordon de soudure est finement poli et poli, avec une surface lisse et lisse qui n'est pas facile à accrocher ou à écailler. La taille standard a un diamètre extérieur de 50 mm et une longueur totale de 290 mm. Il y a un espace réservé à l'intérieur de la cavité pour emballer l'acier à aimant permanent, qui est complètement scellé sans pores pour empêcher le fluide de pénétrer à l'intérieur. La paroi extérieure lisse a une faible résistance pendant le processus de levage du liquide, fonctionne sans problème et ne déviera pas ou ne se bloquera pas en raison de l'écoulement turbulent du liquide du réservoir, garantissant une indication stable et fiable du niveau de liquide.

Avantages matériels et performances

Le corps principal est constitué de matière première en acier inoxydable 316L de haute qualité, avec une densité qui répond aux exigences de flottabilité des liquides. Il résiste aux acides et aux alcalis, à la corrosion et à l'oxydation de la vapeur d'eau, et peut être utilisé pendant longtemps dans l'eau, l'huile et les milieux chimiques faiblement corrosifs. Par rapport aux billes flottantes ordinaires en acier au carbone, sa durée de vie est considérablement prolongée.

1. Forte étanchéité : les deux têtes d'extrémité sont entièrement soudées et subissent des tests d'étanchéité à l'air à haute pression avant de quitter l'usine pour empêcher l'infiltration d'eau, la déformation et la défaillance ;

2. Flottabilité précise : avec un volume fixe de 50 × 290 et un poids propre, les paramètres de flottabilité ont été standardisés et vérifiés et peuvent réagir rapidement même à de petits changements du niveau de liquide ;

3. Conductivité magnétique stable : des aimants permanents à haute résistance scellés intérieurement pénètrent dans la paroi du cylindre avec une force magnétique, entraînant de manière stable le retournement magnétique externe, permettant un affichage du niveau de liquide sur site sans contact sans usure mécanique, intrinsèquement sûr et antidéflagrant, adapté aux réservoirs de stockage avec des supports inflammables et explosifs.

Principe de fonctionnement

La boule flottante repose sur une densité globale inférieure à celle du liquide mesuré et flotte de manière synchrone de haut en bas avec la hauteur du niveau de liquide à l'intérieur du réservoir de stockage. La source d'aimant permanent intégrée se déplace avec le déplacement du flotteur, utilisant l'effet de couplage magnétique pour entraîner le panneau magnétique bicolore situé sur le côté extérieur de la jauge de niveau de liquide à retourner ligne par ligne. Les panneaux rabattables vierges et colorés forment une limite claire et le personnel sur site peut voir intuitivement la hauteur actuelle du niveau de liquide sans avoir besoin d'une alimentation externe. La structure est simple et facile à entretenir.

Assurance qualité de la production

Le produit suit le système de gestion de la qualité ISO9001 tout au long du processus, et chaque produit dispose de rapports de certification et de tests de matières premières. Chaque flotteur doit passer par trois processus clés : la détection des fuites de pression d'eau, l'étalonnage de la flottabilité et l'échantillonnage de la force magnétique. La tolérance dimensionnelle est strictement contrôlable et l'interchangeabilité est forte. Il peut remplacer directement la boule flottante d'origine des jauges de niveau à rabat magnétique importées ou nationales de la même spécification sans modifier la structure du cylindre.
