Abstrait:La détection précise du niveau de liquide dans des environnements industriels à haute pression, corrosifs ou à haute température exige des composants qui maintiennent une stabilité dimensionnelle et une flottabilité constante. Cet article examine les principes d'ingénierie, les avantages matériels et les aspects d'intégration du système d'une boule flottante à base de titane conçue pour les jauges de niveau à volet magnétique. La discussion couvre la stabilité à la pression, la résistance à la corrosion et les performances comparatives par rapport aux matériaux conventionnels, offrant des informations techniques aux ingénieurs et aux spécialistes des achats.
1. Le principal défi technique de la mesure de niveau à haute pression
La mesure précise du niveau de liquide dans les environnements industriels présente un formidable défi technique qui s'intensifie à mesure que les pressions de fonctionnement augmentent. Les capteurs de niveau traditionnels à flotteur ont souvent du mal à maintenir des performances fiables lorsqu'ils sont soumis à des pressions supérieures à 10 MPa, où la déformation des matériaux, les changements de flottabilité et l'usure mécanique peuvent compromettre l'intégrité des mesures. LeBoule flottante Ti 50,8*200 avec une pression plus élevéerépond directement à ces défis grâce à une combinaison de sélection avancée de matériaux et de fabrication de précision.
Lorsqu'un flotteur fonctionne dans un récipient sous pression, plusieurs phénomènes physiques doivent être soigneusement gérés. La pression hydrostatique exercée sur la surface du flotteur augmente proportionnellement à la profondeur et à la pression du système, provoquant potentiellement des changements dimensionnels qui modifient les caractéristiques de déplacement du flotteur. De plus, la densité du fluide de traitement peut varier en fonction de la température et de la pression, affectant la force de poussée exercée par le flotteur. Ces facteurs déterminent collectivement la précision et la répétabilité des mesures de niveau.
Les ingénieurs qui conçoivent des systèmes de jauges de niveau doivent donc prendre en compte non seulement la pression de fonctionnement nominale, mais également toute la gamme des fluctuations de pression, des variations de température et des changements de propriétés du fluide qui se produisent pendant le fonctionnement normal. La capacité du flotteur à conserver son profil géométrique dans ces conditions variables est primordiale pour obtenir des résultats de mesure cohérents.
Stabilité de la pression
Maintient la précision dimensionnelle lors d'un fonctionnement soutenu à haute pression, évitant ainsi toute déformation susceptible de fausser les lectures de niveau.
Tolérance de température
Présente une dilatation thermique minimale, préservant les caractéristiques de flottabilité sur de larges plages de températures courantes dans les industries de transformation.
Durabilité cyclique
Résiste à la fatigue due aux cycles de pression répétés, prolongeant la durée de vie et réduisant la fréquence de maintenance dans les applications exigeantes.
Cohérence des mesures
Fournit des réponses de déplacement reproductibles, permettant une indication de niveau précise à laquelle les opérateurs peuvent faire confiance pour le contrôle des processus critiques.
2. Le titane comme matériau stratégique pour la construction de boules flottantes

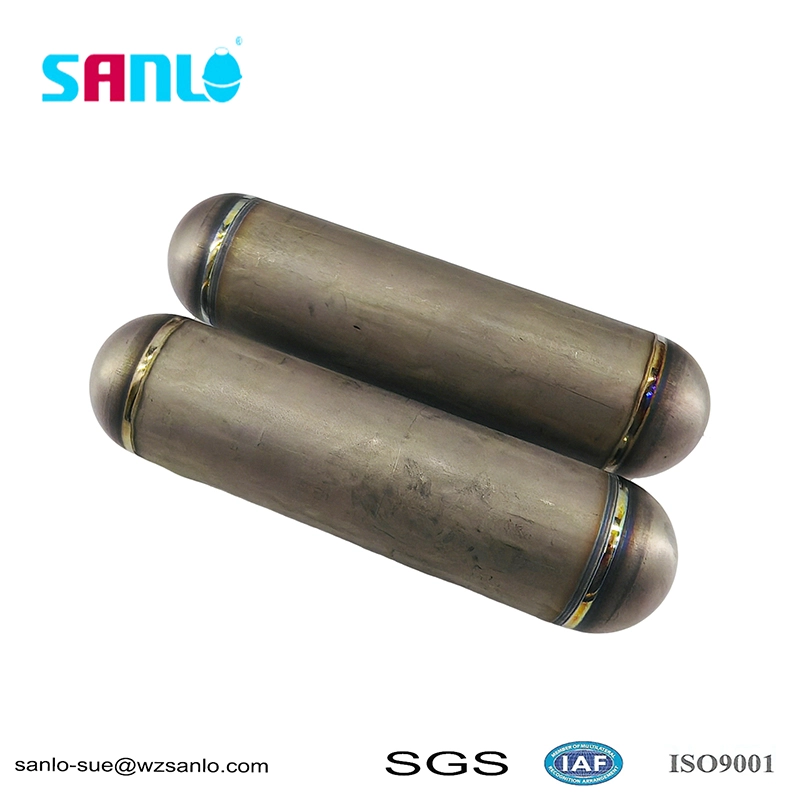

Le choix du titane comme matériau principal pour leBoule flottante Ti 50,8*200 avec une pression plus élevéeest enraciné dans la combinaison exceptionnelle de propriétés mécaniques et chimiques du métal. Le titane offre un rapport résistance/poids qui surpasse la plupart des alliages techniques, ce qui en fait un candidat idéal pour les composants qui doivent rester légers tout en résistant à des pressions externes importantes.
L’un des avantages les plus significatifs du titane dans cette application est sa résistance exceptionnelle à la corrosion. Contrairement à l'acier inoxydable, qui peut souffrir de corrosion par piqûres et fissures dans les environnements riches en chlorures, le titane forme une couche d'oxyde stable et auto-cicatrisante qui protège le métal sous-jacent des attaques chimiques agressives. Cette caractéristique est particulièrement utile dans les applications impliquant de l'eau de mer, de la saumure ou des flux de processus acides où d'autres matériaux se dégraderaient rapidement.
De plus, le coefficient de dilatation thermique du titane est nettement inférieur à celui de nombreux matériaux alternatifs. Cette propriété garantit que les dimensions du flotteur restent stables malgré les variations de température, évitant ainsi les modifications du volume de déplacement qui pourraient introduire des erreurs de mesure. La nature non magnétique du matériau élimine également les interférences avec les systèmes de couplage magnétique utilisés dans de nombreuses conceptions de jauges de niveau, garantissant ainsi une transmission fiable du signal du flotteur à l'indicateur externe.
- Résistance supérieure à la corrosion dans les environnements chimiques agressifs, notamment les chlorures et les acides
- Rapport résistance/poids élevé permettant une construction robuste sans masse excessive
- Faible coefficient de dilatation thermique assurant la stabilité dimensionnelle sur toutes les plages de température
- Propriétés non magnétiques empêchant les interférences avec les systèmes de jauges de niveau magnétiques
- Excellente résistance à la fatigue permettant un fonctionnement cyclique à long terme sans dégradation
3. Dimensions de précision et caractéristiques de flottabilité
La désignation numérique de la boule flottante 50,8 * 200 Ti avec pression plus élevée transmet des informations dimensionnelles précises qui influencent directement ses caractéristiques de performance. Le diamètre de 50,8 mm et la longueur de 200 mm représentent des proportions soigneusement calculées qui optimisent le volume de déplacement du flotteur tout en conservant la compatibilité avec les dimensions standard de la chambre de jauge de niveau.
La flottabilité, la force ascendante qui permet au flotteur de suivre les changements de niveau de liquide, est déterminée par le volume de fluide déplacé par la partie immergée du flotteur. Pour un flotteur cylindrique à extrémités hémisphériques ou elliptiques, le volume de déplacement total est fonction des dimensions hors tout du flotteur et de la densité du fluide de procédé. La configuration 50,8*200 fournit un volume de déplacement qui génère une force de flottabilité suffisante pour vaincre le poids du flotteur tout en restant sensible aux changements de niveau relativement faibles.
Dans les applications à haute pression, la densité du fluide de procédé augmente généralement avec la pression, ce qui à son tour augmente la force de poussée agissant sur le flotteur. Ce phénomène doit être pris en compte lors de l'étalonnage du système pour garantir une indication de niveau précise sur toute la plage de pression. Le processus de fabrication garantit des tolérances dimensionnelles strictes, de sorte que chaque unité offre des caractéristiques de flottabilité constantes qui permettent un comportement prévisible du système.
| Paramètre | Spécification | Impact sur les performances |
|---|---|---|
| Diamètre | 50,8 mm (2,0 pouces) | Compatible avec les tailles de chambre de jauge standard |
| Longueur | 200 mm (7,87 pouces) | Fournit un volume de déplacement optimal |
| Matériel | Titane (Grade 2 / Grade 5) | Résistance à la corrosion et solidité |
| Épaisseur de paroi | Conçu pour la pression nominale | Intégrité structurelle sous haute pression |
| Finition de surface | Usiné avec précision | Flottabilité constante et friction réduite |
| Pression de fonctionnement | Jusqu'à 20 MPa (personnalisable) | Convient aux processus à haute pression |
4. Avantages opérationnels des systèmes de jauges de niveau à volet magnétique
Les jauges de niveau à volet magnétique représentent l'une des technologies de mesure de niveau les plus utilisées dans les applications industrielles, offrant une indication visuelle fiable des niveaux de liquide sans nécessiter d'alimentation électrique au point de mesure. LeBoule flottante Ti 50,8*200 avec une pression plus élevéesert d'élément de détection au sein de ces systèmes, convertissant les changements de niveau de liquide en mouvement mécanique transmis via un couplage magnétique à un indicateur externe.
Le système magnétique du flotteur se compose généralement d'aimants permanents intégrés dans le corps du flotteur ou fixés à un manchon magnétique qui se déplace avec le flotteur. Lorsque le niveau de liquide augmente ou diminue, le flotteur se déplace verticalement dans la chambre de jauge et le champ magnétique qu'il génère actionne des volets magnétiques externes ou un indicateur continu. La précision de ce système dépend essentiellement de la capacité du flotteur à suivre les changements de niveau avec précision et sans coller ni se coincer.
Plusieurs avantages opérationnels distinguent le flotteur en titane dans cette application. Premièrement, la finition de surface lisse et la résistance à la corrosion du matériau empêchent l'accumulation de dépôts ou de tartre qui pourraient entraver le mouvement du flotteur. Deuxièmement, la flottabilité constante du flotteur garantit qu'il réagit aux changements de niveau avec une hystérésis minimale, offrant ainsi un suivi précis dans des conditions de montée et de descente du niveau. Troisièmement, la robustesse mécanique du flotteur lui permet de résister aux forces hydrauliques qui se produisent lors de changements de niveau rapides ou de perturbations du processus.
- Transmission à couplage magnétique fiable pour une indication externe précise
- Frottement et usure minimes pour une durée de vie prolongée
- Réponse cohérente aux changements de niveau sur toute la plage de fonctionnement
- Compatibilité avec différents modèles d'indicateurs de volets magnétiques
- Besoins d'entretien réduits par rapport aux matériaux flottants alternatifs
5. Analyse comparative : flotteurs en titane et en acier inoxydable et en polymère
Lors de la sélection d'un flotteur pour les applications de mesure de niveau à haute pression, les ingénieurs évaluent généralement plusieurs options de matériaux, chacune présentant des avantages et des limites distincts. La boule flottante en titane occupe un créneau de performances spécifique qui en fait le choix privilégié pour de nombreuses applications exigeantes, en particulier celles impliquant des milieux corrosifs ou des conditions de fonctionnement extrêmes.
Les flotteurs en acier inoxydable, bien que largement utilisés et rentables, sont confrontés à des limites dans les environnements hautement corrosifs. La fissuration par corrosion sous contrainte et les piqûres induites par les chlorures peuvent compromettre l'intégrité des flotteurs en acier inoxydable, en particulier à des températures élevées. De plus, la densité plus élevée de l’acier inoxydable nécessite des volumes de flotteurs plus importants pour obtenir la même force de poussée, ce qui limite potentiellement la compatibilité avec les chambres de jauge à espace limité.
Les flotteurs en polymère, tels que ceux en PTFE ou PEEK, offrent une excellente résistance chimique et une construction légère. Cependant, leur résistance mécanique et leur stabilité dimensionnelle à des températures et pressions élevées sont généralement inférieures à celles des alternatives métalliques. Les flotteurs en polymère peuvent également absorber les fluides de traitement au fil du temps, modifiant leurs caractéristiques de flottabilité et compromettant la précision des mesures.
Les flotteurs en titane combinent la résistance à la corrosion des polymères haut de gamme avec la résistance mécanique et la stabilité dimensionnelle des métaux. La faible densité du matériau permet des conceptions de flotteurs compacts qui s'intègrent dans des chambres à jauge standard tout en offrant une flottabilité suffisante pour un suivi de niveau fiable. Pour les applications impliquant de l'eau de mer, de la saumure, du chlore ou des flux de processus acides, le titane offre un niveau de protection que l'acier inoxydable ne peut égaler.
Titane
Résistance exceptionnelle à la corrosion, rapport résistance/poids élevé, dimensions amagnétiques et stables, idéales pour les fluides agressifs et les hautes pressions.
Acier inoxydable
Rentable, bonne résistance générale à la corrosion, une densité plus élevée nécessite un volume plus important, sensible aux attaques de chlorure.
Polymère (PTFE/PEEK)
Excellente résistance chimique, légèreté, résistance mécanique moindre, potentiel d’absorption des fluides et de changements dimensionnels.
6. Questions fréquemment posées sur les balles flottantes haute pression
La conception standard est conçue pour des pressions de fonctionnement allant jusqu'à 20 MPa (environ 2 900 psi). Les configurations personnalisées peuvent s'adapter à des pressions plus élevées en fonction des exigences spécifiques de l'application, avec des ajustements de l'épaisseur de paroi et de la qualité du matériau.
Le titane présente un faible coefficient de dilatation thermique, ce qui signifie que les changements dimensionnels dus aux variations de température sont minimes. Cette stabilité garantit que les caractéristiques de flottabilité restent constantes sur toute la plage de températures de fonctionnement, généralement de -40°C à 200°C pour les conceptions standard. Des températures élevées peuvent nécessiter de prendre en compte la sélection de la qualité du matériau pour conserver les propriétés mécaniques.
Oui. Le flotteur en titane est spécialement conçu pour être utilisé dans les systèmes de jauges de niveau à volet magnétique. Les propriétés non magnétiques du titane éliminent les interférences avec le couplage magnétique, tandis que le flotteur peut être équipé d'aimants intégrés ou d'un manchon magnétique pour actionner l'indicateur externe.
En raison de la résistance exceptionnelle à la corrosion et de la durabilité mécanique du titane, les besoins d'entretien sont minimes. Une inspection périodique des dépôts de surface ou des dommages mécaniques est recommandée, en particulier dans les applications impliquant des fluides de traitement à haute teneur en solides. La surface lisse du flotteur résiste généralement à l'encrassement, réduisant ainsi le besoin de nettoyage par rapport à d'autres matériaux.
Alors que les flotteurs en acier inoxydable sont généralement plus économiques, le flotteur en titane offre une résistance supérieure à la corrosion, en particulier dans les environnements chlorés et acides. La densité plus faible du titane permet également des conceptions de flotteurs plus compactes, et les propriétés non magnétiques du matériau garantissent une compatibilité optimale avec les systèmes de jauges de niveau magnétiques.
Les applications couvrent plusieurs secteurs, notamment le traitement chimique, la production pétrolière et gazière, les plates-formes offshore, la production d'électricité, le traitement de l'eau et la fabrication pharmaceutique. Tout processus nécessitant une mesure précise du niveau de liquide dans des environnements corrosifs ou à haute pression peut bénéficier des caractéristiques de performance de ce flotteur en titane.
Pour obtenir des conseils d'experts sur la sélection de la boule flottante adaptée aux exigences spécifiques de votre application,Sanlooffre un support technique complet et des conseils en ingénierie.
